大型公共建筑屋面施工圖參考

2021-06-09

次

上期走進河南帷頂，張工幫網友詳細解答了有關大型公共建筑屋面的施工特點及方法，張工給的相關屋面施工參考圖小編整理后今天發給大家以供參考。

施工工藝基本流程：

次鋼結構施工→ 屋面不銹鋼水溝施工→屋面鋁鎂板施工→屋面陽光板施工→屋面光伏玻璃施工→整體防水處理。

1、次鋼結構安裝--馬凳安裝


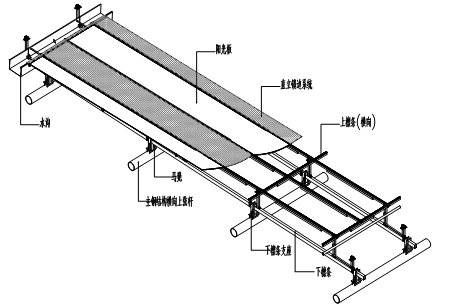

2、下檁條安裝


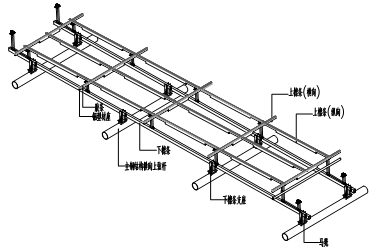

3、上檁條、天溝龍骨安裝


4、鋁型材、膠條安裝


5.屋面板安裝


屋面不銹鋼水溝施工技術

屋面天溝材料采用3mm不銹鋼板折彎成型。

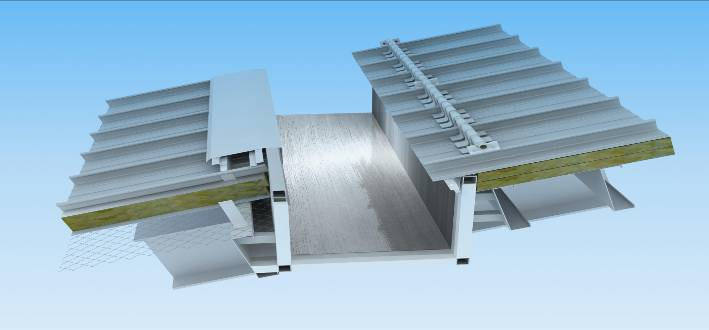

排水溝安裝示意圖

天溝的制作在工廠內進行，根據設計詳圖，確定屋面天溝的展開尺寸，然后在雙聯數控電液壓大型折彎?rùn)C(jī)上進行成型，以3米左右一段的形式，統一包裝，現場安裝時進行安裝焊接，天溝安裝完成后，應進行天溝的閉水試驗。閉水試驗時天溝內部灌水應達到天溝最大水量的2/3，且閉水達到48小時以上，天溝灌水后應立即對天溝底部進行全面檢查，直到48小時不漏水為止，如有漏水點應及時進行補焊處理。

屋面鋁鎂板施工技術
